適用于超純水使用的不可分離的均粒混床樹脂產(chǎn)品信息
DOWEX?MONOSPHERE? MR-450 UPW
建議運行條件
最高運行溫度 60℃（140℉）
裝填最小深度 800mm（2.6ft）
流速 10-60m/h(4-24gpm/ft2)

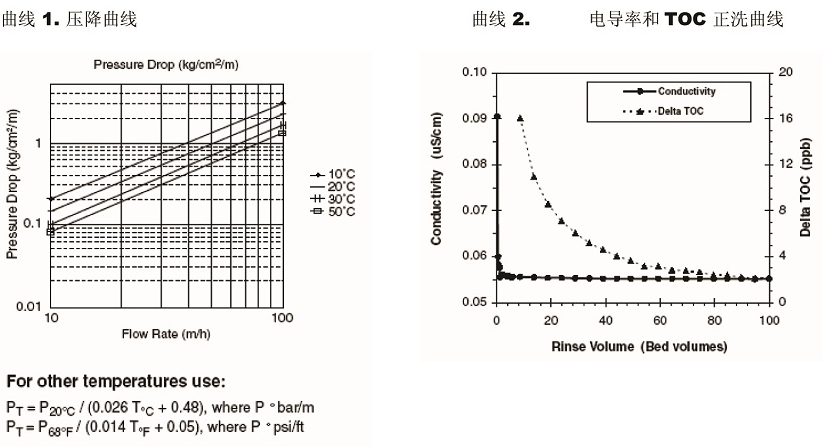

壓降 見曲線1

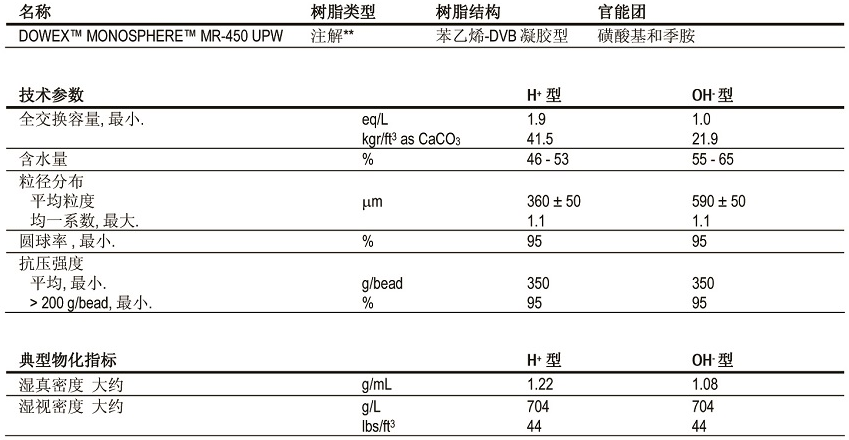

UPW混床樹脂特性
陽離子樹脂轉(zhuǎn)型率Cationic resin conversion to H 99.7%最小
陰離子樹脂轉(zhuǎn)型率 Anionic resin conversion to:
OH- 95%最小
CO?2﹣ 5%最大
Cl- 0.1%最大
清洗特型Rinse characteristics:
UPW級別樹脂被清洗至滿足超純水嚴(yán)格的離子和有機物殘余物指標(biāo)
-電導(dǎo)率清洗至0.055μS/cm(見曲線2） 2bed volumes
-TOC清洗至4ppb(+)(見曲線2） 45bed volumes
典型特性和運用
DOWEX?MONOSPHERE? MR-450 UPW級別樹脂是一種不可分離的均勻的混床樹脂。它被推薦使用在超純水拋光處理階段的不可再生混床里來實現(xiàn)硅、硼、鈉、鉀、硫酸鹽、氯化物、鋅、鐵和鋁離子的較低的ppb水平。這類不可再生混床在更換前可使用2-3年。UPW級別的樹脂具有很高的離子轉(zhuǎn)換率（95%最小），優(yōu)秀的電導(dǎo)率和ΔTOC的清洗特性和抗壓強度。由于它是有均粒的360微米陽樹脂和590微米的陰樹脂混合而成，使其保持了高效的動力學(xué)性能和較高的運行交換容量。
警告
在一定的條件下，氧化性試劑例如硝酸回侵蝕有機的離子交換樹脂。這種影響可能小到只會導(dǎo)致輕微的樹脂降解，大到會導(dǎo)致劇烈的放熱反應(yīng)（如爆炸）。在使用強氧化劑之前，要先向知道處置這種物質(zhì)的有關(guān)人士請教。
